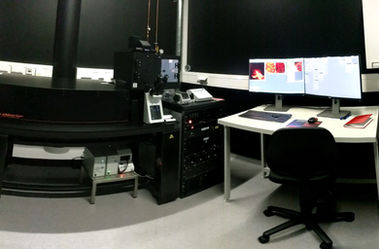

    Abberior Instruments STED/RESOLFT

    Super resolution microscopy


    Location

    CIID, EG, Room 045

    3D_STED_data.avi

    Spatial Light Modulator (SLM) 2D/3D STED (resolution down to 25nm in 2D and 75nm in 3D)

    Adaptive Illumination (RESCue, DyMIN)

    Environment Control

    Hardware-based autofocus


    Lasers:

    405nm, cw, 50mW

    488nm, cw, 50mW

    594nm, pulsed, 300uW pulse@40MHz

    640nm, pulsed, 1mW pulse@40MHz

    775nm STED laser, pulsed, 3W@40MHz


    Detection:

    3 APDs (filters 525/50, 615/20, 685/70)


    Objectives:

    Olympus 40x, UPLFLN, 1.3NA Oil, 0.2mm WD

    Olympus 60x, UPLSAPO 1.2NA water, 0.28mm WD

    Olympus 100x, UPLSAPO 1.4NA Oil, 0.13mm WD
